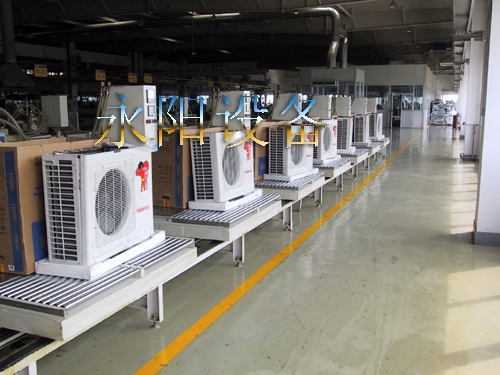

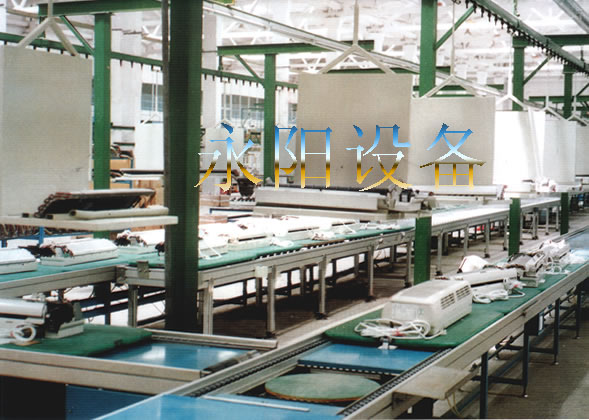

空调组装线
< >
产品编号:
空调组装线
适用范围:
产品详情

产品参数:线体宽度 250-1200mm,可由客户选定 线体高度 一般750-900mm,范围5-100m,由客户选定 线体长度 单段驱动长30-40m,由客户选定 输送速度 2-20/分 链条形式 链条和滚轮传送等速-双节距滚轮链,链条和滚轮传送差速-差速链(2.5倍速和3倍速两种) 工装板类型 钢板、工程塑料板、木板等 框架材质铝型、碳钢。带电设置可在线体内设导电轮工板上设导电排可实现带电输送,已完成调测试功能。使用电源 单相220V 三相380V 50Hz(由客户选定)

总装线用途:

在流通加工系统中,产品缓慢移动(可以快速移动),新的品项加入组装过程,完成成品的组装系列的设备。

应用范围

生产装配流水线采用铝合金型材作导轨,以三倍速链条为传输介质,电动、气动控制相结合,整体运行处于相对自由节拍状态,广泛应用于水泵、电视机、显示器、仪器仪表、空调、燃气灶具、汽车摩托车配件、碎纸机等产品的生产装配、调试及检测作业。同时可与提升机或悬挂线、自动搬运机械手组成立体交叉的循环生产系统;

根据不同的需求差异,集最低程度的操控及多功能于每个工作单元。实现流水作业方式的系统集成应用, 主要包括:汽车涡轮压器总成装配线、汽车空调器装配线及铆接专机、汽车燃油泵装配线、汽车仪表盘总成装配线、汽车安全气囊及安全带、汽车离合器装配线、汽车方向盘装配线、汽车制动器装配线、汽车座椅装配线、汽车变速箱总成装配线、汽车车桥总成,装配线、汽车音响装配线、汽车轮胎输送搬运设备、各种汽车及部件装配、输送设备等。

电动车生产线由钢结构导轨和弯板链及专用滚针链条等组成,采用链板拖动电动车做下上循环平面运转,来达到生产工艺目的。流水线采用组合式装配模式,工位数可按工艺要求设定。工位配置有电风扇、日光灯、气路管道、钢质装饰板(铝合金装饰板)、工装夹具、电源插座、工具箱、钢质料盒(不锈钢料盒)等系统配置,适用于电动车、摩托车、空调器、冰箱、洗衣机、电控柜等行业的自动化生产装配输送要求;

装配工作流程

在线体的每个工位设有一脚踏阀,停止器动作由脚踏阀控制,总装线进行装配工作时,停止器挡住托盘不能前进,装配工作完成后,停止器落下,托盘进入下一道工序,当S1检测到托盘时,停止器动作,放行托盘,托盘进入升降工作台;

总装线用于动力总成和左右半轴、前梁合装。线体采用积放式机动辊道输送,分上下两层,上层是装配工位,下层供空托盘返回,线体两端采用升降工作台,用于托盘在上下层之间的转运;本设备的主要部件有:驱动站、骨架、辊子、升降工作台、地坑盖板、托盘、停止器、电控系统等组成;

需装入的大件主要有中央面板、线束总成、扬声器、收放机、继电器、安全气囊及饰板等。总装线分装采用地面小车形式,板可以在小车上回转,便于完成所有分装工作,小车采用活动角轮,并在万向轮上设置制动机构便于装配时可以固定小车,以保证装配质量。

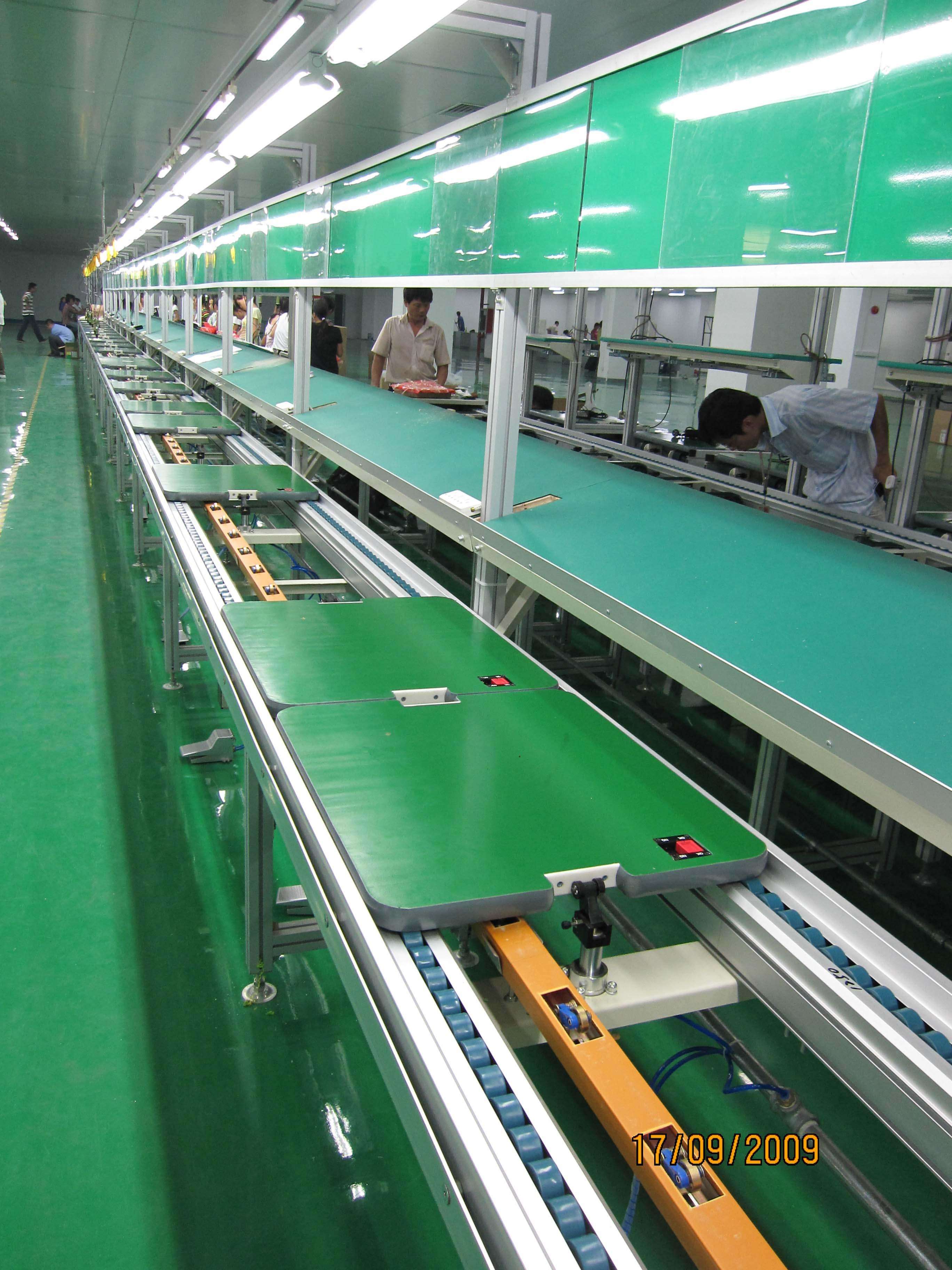

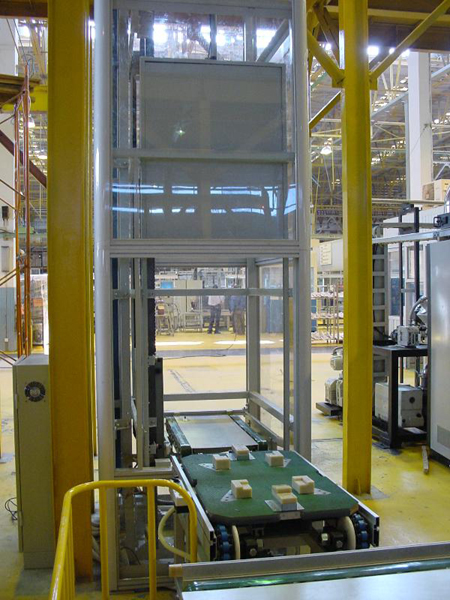

倍速链采用特制的经表面处理的挤压铝合金型材作为导轨,使自流式输送系统在输送过程中具有非常好的稳定性和持久性,适合产品大批量连续生产。同时自流式输送系统灵活多样化的设计使它具备多功能的特性。倍速输送线主要应用于中、小规模的成套装配、检测、老化及输送,可在工装板上加装夹具,满足对工件的装配需要。广泛用于中、 小型家电的总装、部装、检测、调试流水作业上。 倍速链输送线配置升降机接送可以实现双层和多层输送,达到既输送又储存的目的。倍速链输送线配置直角移栽机,可作平面转向输送,可以使工装板在一个平面4框内循环输送、循环使用不下线体。
